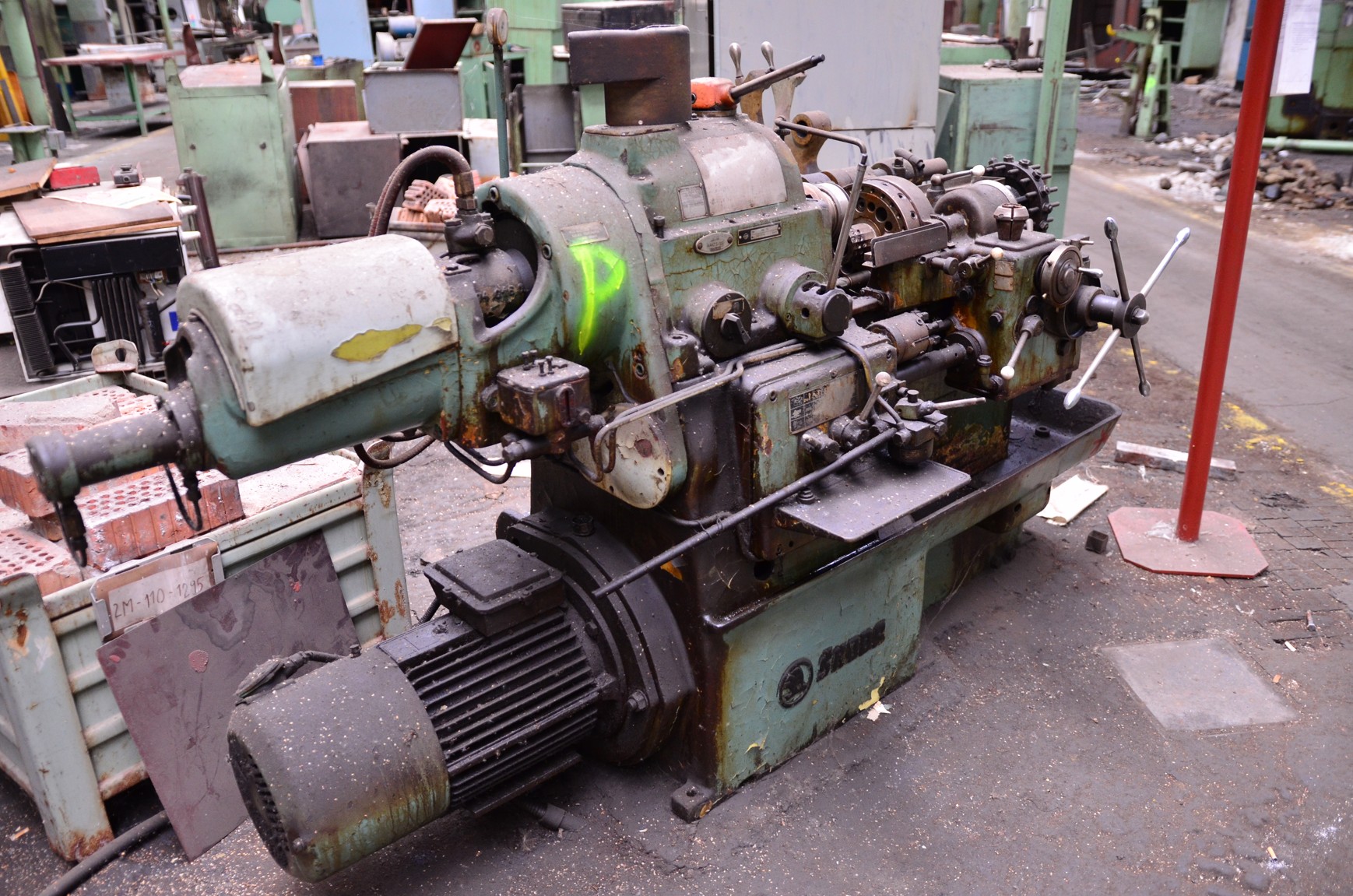

ZPS RN-36
Stroj č. 10 / ev. č. 10
Škoda Plzeň rok 1952
1988 LET Kunovice oprava
Popis
max. průměr tyčí 34mm
max. průměr obrobku ve sklíčidle 110-180mm
oběžný průměr nad ložem:
se zařízením na řezání závitů 250mm
bez zařízením na řezání závitů 360mm
max. vzdálenost revolverové hlavy:
od příruby hlavního vřetena 510mm
od sklíčidla na tyčový materiál 460mm
průměr sklíčidla 160mm
počet děr na nástroje 16
podélný pohyb revolverového suportu 410mm
otáčky vřetena:
stupňů v jedné řadě 10
počet řad 7
rozsah celkem 56-3150ot/min
posuvy:
počet podélných a příčných 6
rozsah podélných posuvů 0.056-0.56mm/ot
rozsah příčných posuvů 0.028-0.28mm/ot
elektromotor pro pohon stroje 9kW
otáčky 680-2800ot/min
rozměr stroje: š x d 950x2550mm
váha stroje 1300kg
20.000,- Kč
